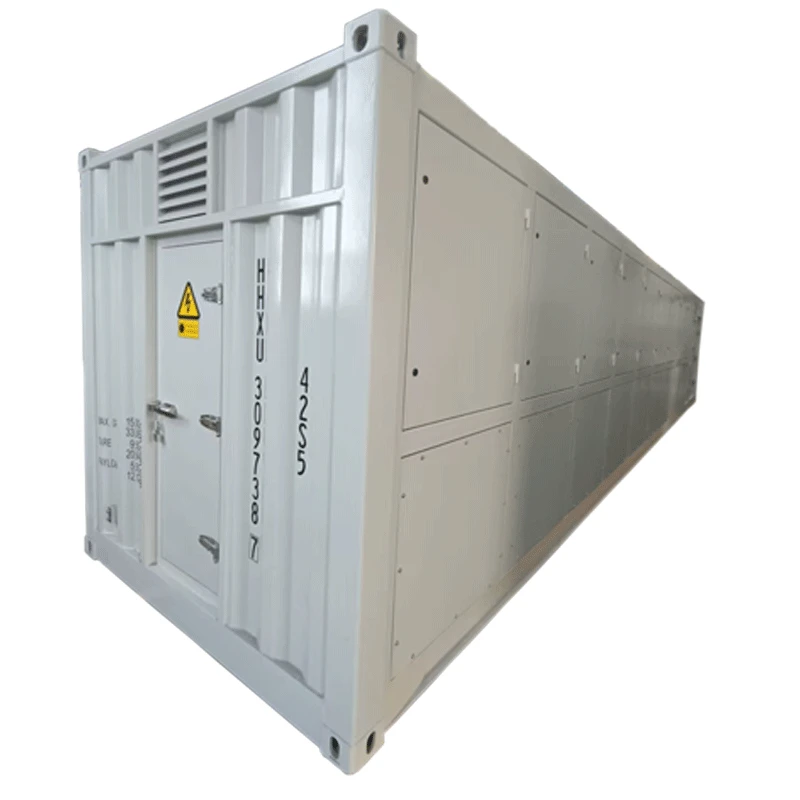

Ngân hàng tải điện áp cao AC 6,3kV 6000kW

Thông số hệ thống

Điện áp/Tần số định mức

AC Ba-Giai đoạn Ba-Dây 6,3kV/50Hz

Công suất tải tối đa

Tải điện trở: 6000kW.

Bước tải

Tải điện trở: Chia làm 3 vòi như sau: 1000kW, 2000kW, 3000kW;

Lưu ý: Khi điện áp đầu vào thấp hơn điện áp định mức, công suất máy của bộ tải sẽ thay đổi theo Định luật Ohm.

Hệ số công suất

1

Độ chính xác tải (Toàn bộ máy)

±3%

Hiển thị độ chính xác

Hiển thị độ chính xác lớp 0,5

Kiểm soát nguồn điện

Dây AC bên ngoài 3-Giai đoạn 5-(L1/L2/L3/N/PE) 400V, 50Hz

Kết nối dây

Tải khối đầu cuối điện áp đầu vào - Cao-(Kết nối hình sao)

Khối đầu cuối điều khiển nguồn điện -

Kiểm soát các tiếp điểm khô - Khối đầu cuối

Đầu ra cảnh báo Danh bạ khô - Khối đầu cuối

Giao diện truyền thông bên ngoài

RS485(Dự phòng cho dây dẫn thiết bị-Out)

Lớp cách nhiệt

Lớp F

Lớp bảo vệ tối đa

Phần điều khiển: IP55

Buồng tản điện bằng điện trở hợp kim (Trong quá trình vận hành): IP21

Chế độ làm việc

làm việc liên tục

Phương pháp làm mát

Làm mát bằng không khí cưỡng bức, với cửa hút gió ở phía dưới và cửa thoát gió ở phía trên (ống gió do khách hàng lắp đặt).

Cấu trúc tủ

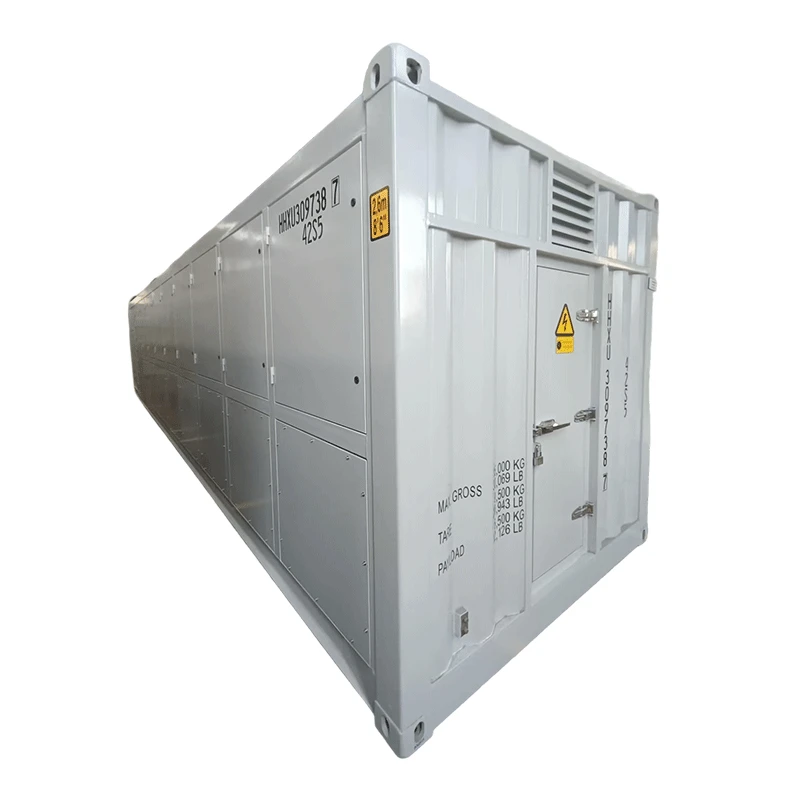

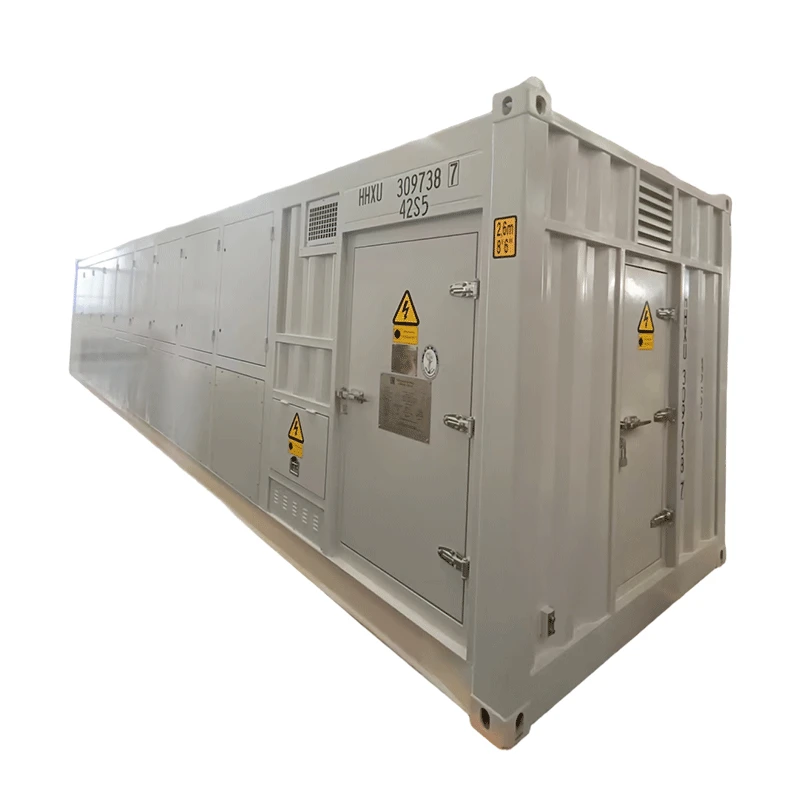

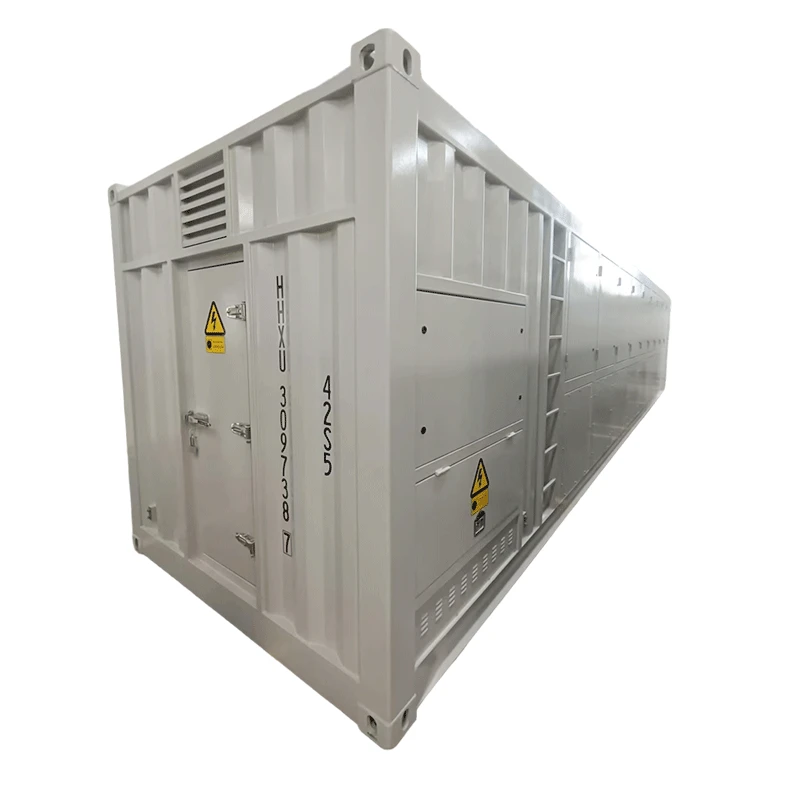

Vỏ bọc container: Container được trang bị cửa ra vào và bảo trì cho nhân viên (có khóa), thang lên đỉnh, cửa hút gió và cửa thoát khí, lưới bảo vệ bên trong để ngăn chặn vật lạ xâm nhập.

Vận tải

Nâng: Mặt trên của tủ được trang bị các vòng nâng -chịu tải, đáp ứng các yêu cầu nâng và vận chuyển.

Màu tủ

RAL7047

Kích thước tủ

Khoảng 12192mm×2438mm×2591mm(L×W×H);

Cân nặng

Khoảng 14000kg

Thông số môi trường hoạt động

Nơi làm việc

ngoài trời

Nhiệt độ làm việc

-30 độ -+50 độ

Độ ẩm tương đối

Nhỏ hơn hoặc bằng 95%

Độ cao

Nhỏ hơn hoặc bằng 2500 M

Áp suất khí quyển

86-106 kPa

Khoảng cách dành riêng

Để tạo điều kiện thuận lợi cho nhân viên tiếp cận, không được có chướng ngại vật trong phạm vi 3 mét trước phòng điều khiển và không có chướng ngại vật trong phạm vi 2 mét trước phòng bảo trì.

Khoảng cách làm việc an toàn

Rào chắn cách ly phải được lắp đặt cách xa tải trọng ít nhất 1,5 mét.

Không có nhân viên trái phép nào được phép ở trong phạm vi 3-5 mét tính từ ngân hàng tải khi nó đang hoạt động.
